Mnoho komponent pro potlačení hluku, které používají kondenzátory, je neúčinných bez stabilního uzemnění. Clip on feritová tlumivka může potlačit hluk bez uzemnění.
Při průchodu svorkou na feritové tlumivce kabel generuje magnetické pole. Magnetická pole se koncentrují uvnitř jádra, protože ferit může přitahovat magnetický tok. Koncentrovaná magnetická energie se přeměňuje na teplo a rozptyluje se magnetickou ztrátou feritu, čímž se zabraňuje emisím ve formě hluku.
Jak snížit EMI pomocí klipu na feritové tlumivce?
Feritové jádro může být trochu složité, a proto je důležité nejprve porozumět teorii, která za nimi stojí. Většina elektronických součástek v podstatě plug and play; ferity však musí být ve vašem systému navrženy. Jakmile budete znát teorii, je čas přejít k praktickému použití, jako jsou LC filtry, oddělení zemské a napájecí frekvenční roviny a filtrování zdrojového šumu.
V případě hlučných komponent můžete použít sponu na feritovou tlumivku a izolovat jich tolik, kolik chcete. Pravděpodobně budete mít bypass kondenzátory pro každý z vašich digitálních integrovaných obvodů, takže přidání feritových kuliček vytvoří výše zmíněný LC filtr. Tyto feritové tlumivky ztlumí hluk vycházející ze součástí a pomohou udržet váš obvod bez EMI.
| Rozměry (mm) |
Hmotnost (g) |
||||
| A | C | D | |||
|
13 |
3.5 | 25 | 8 | ||
|
13 |
5 | 25 | 8 | ||
| 16 | 7 | 30 | 12 | ||
| 19 | 9 | 35 | 20 | ||
| 23 | 13 | 36 | 28 | ||

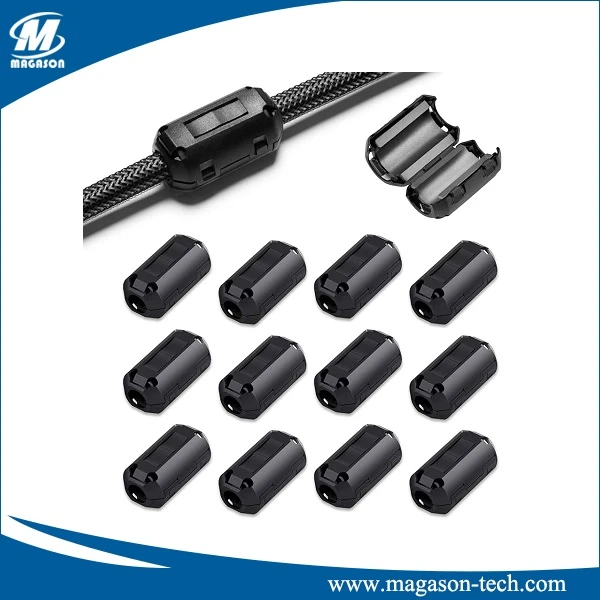

Automobilová třída Clip on feritová tlumivka s vynikající tepelnou odolností. Feritová tlumivka Clip on se skládá z nylonového plastového pouzdra a dvou polovičních feritových jader. Lze jej snadno připevnit na kabel, takže není nutné nejprve přeříznout stávající kabel a lze jej z kabelu bez poškození odstranit. Díky této funkci lze klip na feritovou tlumivku nainstalovat po montáži výrobků, aby se potlačila vysokofrekvenční rušení z kabelů a ušetřil se čas před uvedením na trh.
- Clip-on feritová tlumivka navržená pro snadnou instalaci na zakončené kabely;
- Plastové pouzdro je vybaveno vodícími páskami, které zabraňují klouzání feritu po kabelu;
- Široký rozsah provozních teplot: -40 stupeň -+ 125 stupeň ;
- Pro instalaci nebo odinstalaci není potřeba žádný nástroj.
Aplikace:
Datové kabely, USB kabel, telefonní linka, síťová linka pro stínění vnějšího elektromagnetického rušení.
