MnZn FERITOVÉ JÁDRO: Typy a výhody
Ferit je černá semimagnetická krystalická struktura, která dává oceli a litině jejich magnetické vlastnosti, a je to pasivní elektrická součástka, která se používá k filtrování a potlačení množství vysokofrekvenčního elektromagnetického rušení (EMI) vyskytujícího se v elektronických obvodech.
Také známé jako bloky, jádra, kroužky, EMI filtry nebo tlumivky, existuje několik různých druhů feritových jader kategorizovaných podle maximálního stejnosměrného odporu, rozměru pouzdra, jmenovitého proudu, impedance, rozsahu provozní teploty a typu balení, ale nejběžnější velikosti pro impedanci. jsou 120 Ω, 220 Ω, 600 Ω a 1 kΩ.
Feritové a keramické magnety (MnZn feritová jádra) se skládají z kombinace oxidu železa a uhličitanu strontnatého. Nízká cena, nízká hmotnost, relativně vysoký energetický produkt a dobrá odolnost proti demagnetizaci jsou důvodem širokého použití feritových a keramických magnetů. Mnoho feritových jader je elektricky nevodivých a má maximální provozní teplotu 480 °F. U těchto typů feritů vířivé proudy neprotékají materiálem, což z něj činí dobrou volbu pro některé vysokoteplotní aplikace a je vhodné pro použití na rádiové frekvence v transformátorech (fungují jako izolátory), induktorech, balunech a smyčkových anténách.
Feritová jádra nejsou permanentní magnety. Nesou magnetismus (jako měkká ocel), ale jakmile je magnetické pole odstraněno, magnetismus zmizí. Feritová jádra existují jako toroidy (prsteny), tvary C, tvary E, zakřivené tvary atd. Jiné tvary jsou možné. Často mají výkonnostní kritéria, jako je propustnost a indukčnost.
Feritová jádra mají řadu výhod, včetně maximální účinnosti a nízkých ztrát jádra. Nabízíme řadu měkkých feritů v různých tvarech a provedeních, které odpovídají přesným specifikacím vaší aplikace, včetně:
- EE jádra
- UU jádra
- RM jádra
- Jádra hrnců
- EP jádra
- EFD jádra
- U jádra
- UI jádra
- Toroidní jádra
- EPC jádra
- PQ jádra
- Prstencová jádra
Jádro transformátoru MnZn řady EE se běžně používá pro spínané napájení, hlavní napájecí transformátor a různé druhy elektronických přístrojů atd. Například model EE13 má vysokou propustnost, nízký ztrátový faktor jádra, nízkou cenu a vysokou frekvenci. Tento je vyroben z materiálu MnZn s propustností od 2000 do 15000.
Podívejme se zde na EE13 a jeho rozměry a parametry.

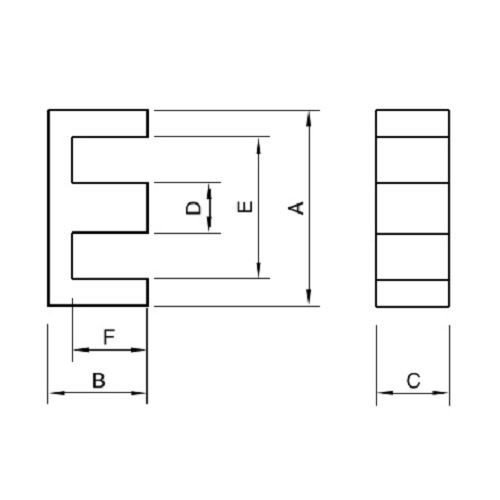

Rozměry a efektivní parametry
| Rozměry v mm | |||
| A | 13.0±0.3 | ||
| B | 6.0±0.2 | ||
| C | 6.15±0.15 | ||
| D | 3.0±0.15 | ||
| E | 10.5±0.3 | ||
| F | 4.65±0.15 | ||
| Efektivní základní parametry | ||||
| SYMBOL | PARAMETR | HODNOTA | JEDNOTKA | |
| ∑(l/A) | jádrový faktor (C₁) | 1.64 | MM⁻¹ | |
| Vₑ | efektivní objem | 480 | mm³ | |
| Aₑ | efektivní oblast | 17 | mm² | |
| lₑ | efektivní délka | 28 | milimetr | |
| Hmot | hmotnost jádra | 2.38 | g | |
Vlastnosti materiálu ferit MnZn
| Charakteristika | Jednotka | PC40 | PC44 | PC95 | ||
| Počáteční propustnost (10 kHz) | 25 stupňů H＜0.4A/m |
2300 ±25％ |
2400 ±25% |
3000 ±25% |
||
| Bs Sytost hustota magnetického toku (H＝1194A/m) |
25 stupňů | Mt | 510 | 510 | 500 | |
| 100 stupňů | Mt | 390 | 390 | 390 | ||
| Br Remanence | 25 stupňů | Mt | 100 | 110 | 50 | |
| 100 stupňů | mT | 55 | 60 | 55 | ||
| HC koercivita | 25 stupňů | A/m | 14 | 13 | 8 | |
| 100 stupňů | A/m | 9 | 6.5 | 9 | ||
| PCv Ztráta jádra |
25 kHz 200 mT |
25 stupňů | kW/m³ | / | / | / |
| 100 stupňů | kW/m³ | / | / | / | ||
| 100 kHz 200 mT |
25 stupňů | kW/m³ | 650 | 600 | 400 | |
| 100 stupňů | kW/m³ | 410 | 300 | 350 (100 stupňů) |
||
| 120 stupňů | kW/m³ | 500 | 400 | 400 (120 stupňů) |
||
| Elektrický odpor | Ω·m | 6.5 | 6.5 | / | ||
| Teplota Tc Curie | stupeň | Větší nebo rovno 220 | Větší nebo rovno 215 | Větší nebo rovno 220 | ||
| d Hustota | kg/m³ | 4.8x10³ | 4.8x10³ | 4.8x10³ | ||
výhody:
- Prevence vířivých proudů
- Nízká hysterezní ztráta
- Ochrana proti elektromagnetickému rušení (EMI)
- Všestrannost
Jsme výrobcem a dodavatelem variabilních tvarů Mn-Zn měkkých feritových jader. Výše uvedené vlastnosti materiálu jsou pouze typickou hodnotou. Kontaktujte nás prosím se svými konkrétními požadavky na vylepšení vašich elektrických zařízení.
